中頻點焊機電極結構主要由頭部、桿部和尾部三部分構成。接下來我們來看看這三部分具體的結構特點是怎樣的。

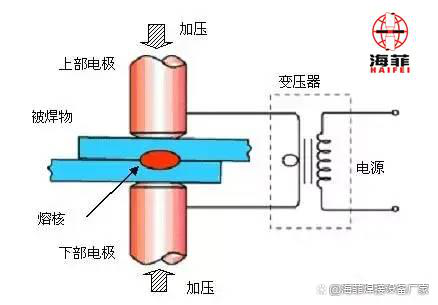

頭部是電極與焊件接觸進行焊接部分，焊接工藝參數中的電極直徑是指此接觸部分的工作面直徑。點焊的標準直電極的頭部形狀有尖頭、圓錐、球面、弧面、平面和偏心等六種，其形狀特征與適用場合。

桿部是電極的基體，多為圓柱體，其直徑在加工中簡稱它為電極直徑D，是電極的基本尺寸，其長度由焊接工藝需要決定。

尾部是電極與握桿或直接與電極臂配合（連接）的接觸部分。須保證順利傳輸焊接電流和電極壓力。接觸面的接觸電阻要小，密封而不漏水。點焊電極的尾部形狀取決于它與握桿的連接形式。在電極與握桿的連接中最常用的是錐柄連接，其次是直柄連接和螺紋連接。與之相應，電極尾部的形狀就有錐柄、直柄和螺旋等三種。

如果錐柄的錐度與握桿孔的錐度相同，則電極的裝拆簡單，不易漏水，適用于壓力較高場合；直柄連接具有快速拆卸的特點，也適用于壓力較高的焊接，但電極尾部應有足夠好的尺寸精度，以便與握桿孔緊密相配，使導電良好。螺紋連接的最大缺點是電接觸較差，其使用壽命不如錐柄電極。

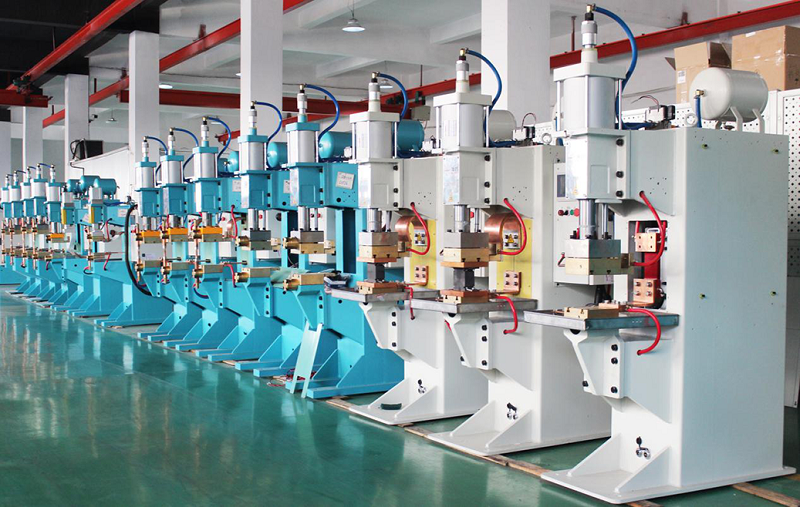

無錫海菲焊接設備有限公司是從事智能化裝備裝配、焊接、檢測和生產流水線的研發、定制和生產，具備金屬連接智能化生產線和物聯網一站式服務能力。主要應用于新能源汽車、汽車制造、3C電子行業、家電五金、鈑金行業等?？筛鶕?jù)客戶需求，研發定制各種需求的電阻焊機和智能化焊接設備裝配焊接生產線、流水線，為企業轉型升級提供合適的智能化整體解決方案，助力企業快速實現轉型升級，幫助企業提升核心競爭力。如果您對我們的智能化焊接設備和生產流水線感興趣，請聯系我們：183-0616-1990。
