超聲波電阻點焊分析儀是一款為了高品質的質量控制和電阻點焊無損評估而開發設計的產品。該設備可以清晰地成像點焊內部的結構，除實時顯示成像之外，還可以評估焊點直徑，并與預先設定的最小焊點要求對比來判定融核是否達到標準，是一款便攜式、易于操作的設備

　　海菲產品展示

　　MM-122A電流監測儀

　　海菲產品介紹

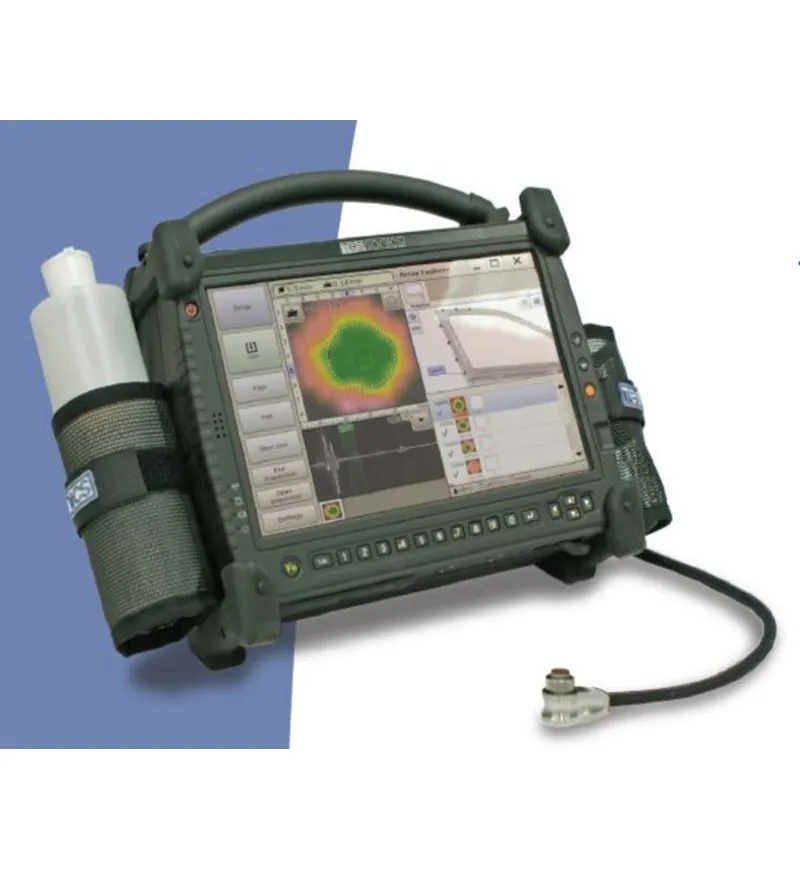

　　超聲波電阻點焊分析儀是一款為了高品質的質量控制和電阻點焊無損評估而開發設計的產品。該設備可以清晰地成像點焊內部的結構，除實時顯示成像之外，還可以評估焊點直徑，并與預先設定的最小焊點要求對比來判定融核是否達到標準，是一款便攜式、易于操作的設備

　　通過使用多通道超聲波矩陣傳感器的獨特技術，電阻點焊分析儀能從焊點的內部結構及表面獲取數據，這些數據通過特殊的算法重新構造焊點影像，并實施估算出焊點區域的平均直徑。

　　產品特征

　　● 單幀采集及可持續數據獲取模式(可達三幀/秒)

　　● 自動及手動焊點尺寸測量

　　● 自動探測焊點內部的掃描深度

　　● 根據不同的操作水平及復雜程序設置三個等級的用戶操作界面

　　● 內置報告系統及文件存儲功能

　　產品應用

　　● 金屬材料：2T或3T，0.6-3.0mm

　　● 材料類型：低碳鋼，高強鋼，鍍鋅板等

　　● 鍍層：無鍍層，鍍鋅(電鍍鋅鋼板，熱鍍鋅鋼板)，電泳漆，油漆等

　　產品性能參數

　　● 處理器：英特爾 凌動N270 1.6Ghz

　　● 內存：2GB DDRII SDOIMM

　　● 硬盤：2.5英寸 60GB Solid STATE SATA

　　顯示器

　　● 10.2英寸液晶顯示器，陽光下可讀

　　● 辯率1024*600

　　● 電阻式觸摸屏

　　● 可更換式屏幕保護膜

　　通信

　　● 千兆以太網 10/100/1000Mbps

　　● WLAN 802.11 b/g

　　● 藍牙2.0功能1類模塊(可選)

　　接口

　　● 2個USB接口，一個迷你USB

　　● 音頻輸入/輸出

　　● RJ45以太網接口

　　● PCMCIA，CompactFlash插槽

　　● 15針D-sub VGA端口

　　能耗

　　● 兩個9芯智能鋰電池(7800毫安)

　　● 平均電池運行時間9-12小時

　　● 外部電源適配器：100-240v,50-60Hz，65w

　　溫度

　　● 工作溫度：5-40℃(41-104℉)

　　● 存儲溫度：-20-60℃(-4-140℉)

　　尺寸：

　　● 270x260x115mm(10.6x10.2x4.5in)

　　● 帶電池的重量：4.5KG(10磅)

　　探頭：

　　● 52通道

　　● 矩陣直徑：10mm

　　● 頻率：15MHz

　　● 不銹鋼外殼、聚苯乙烯抗老化延遲線

　　電纜線

　　● 長度：2m

　　● 52同軸傳輸通道

　　● 外加玻璃纖維防護層
