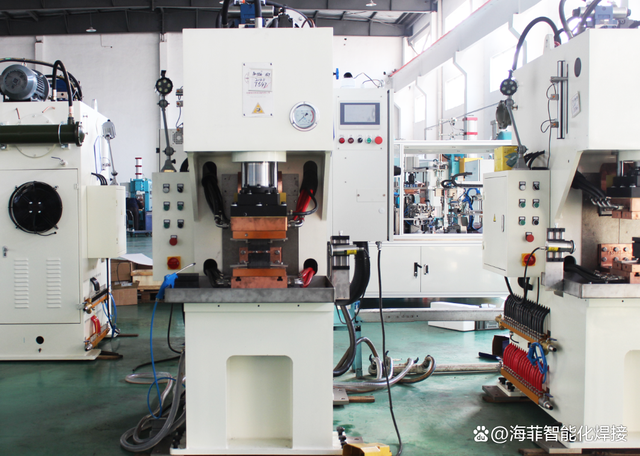

高分子擴散焊機的主要有系列四個系統組成的

1.加熱系統;

2.加壓系統;

3.保護系統;

4.控制系統.

加熱系統

要求：加熱速度快，焊件受熱均勻，可按不同工藝要求進行精確控制溫度。加熱方式有間接式和直接式，前者靠外部熱源通過輻射和傳導加熱，如鎳鉻電阻絲加熱； 后者是將電流直接通過焊件本身進行加熱，如利用焊件本身電阻加熱，或電磁感應加熱。

加壓系統

要求：使被焊件之間達到緊密接觸。高溫下材料的屈服強度降低，為避免焊件的整體變形，加壓只是使接觸面產生微觀的局部變形。加壓系統分為液壓系統、氣壓系統、機械系統、熱膨脹加壓等。在自動控制壓力的擴散焊設備上一般裝有壓力傳感器，以實現對壓力的測量和控制。目前大多數擴散焊設備采用液壓和機械加壓系統。

保護系統

一般采用真空保護，真空系統通常由擴散泵和機械泵組成。 機械泵能達到1.33 x10 -3 Pa的真空度，加擴散泵后可以達到1.33 x 10 -4 ～1.33 x10 -6 Pa的真空度，真空室的大小應根據焊件的尺寸確定，真空室越大，要達到和保持一定的真空度對所需真空系統要求越高。

真空室中應有由耐高溫材料圍成的均勻加熱區，以保持設定的溫度。真空室外殼需要冷卻。

控制系統

控制系統主要實現溫度、壓力、真空度及時間的控制，少數設備還可以實現位移測量及控制。溫度測量采用熱電偶，測量范圍為20～2300℃，控制精度范圍為±（5～10）℃。壓力的測量與控制通常是通過壓力傳感器進行的。控制系統多采用計算機編程自動控制，可以實現焊接參數顯示、存儲、打印等功能。
